歐能各種高頻感應加熱線圈(感應器)的設計和制作

TAGS: 高頻感應 加熱線圈

作者: admin 發布時間:2021-02-26 05:15:42點擊:15225

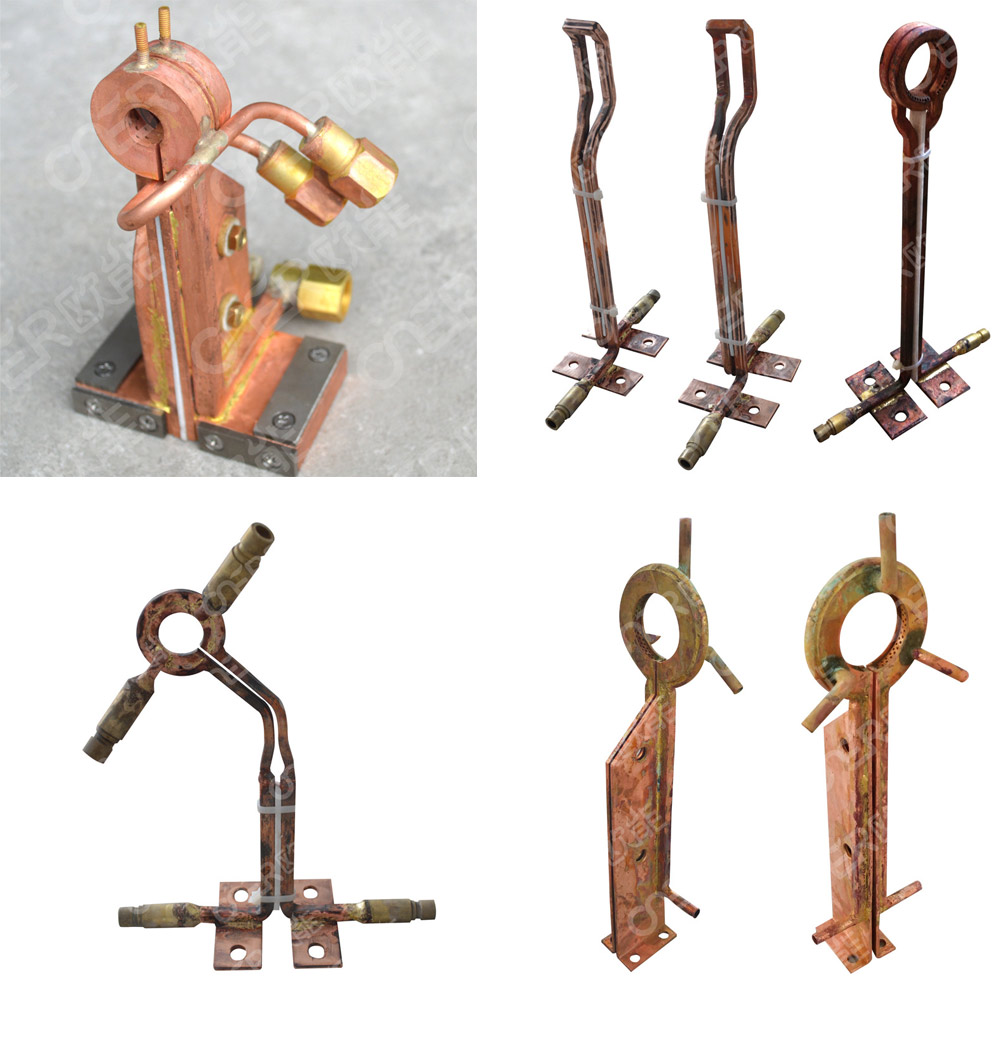

高頻感應加熱線圈(感應器),又稱感應器、電磁換能器等。是高頻機和中頻機等感應加熱設備的能量輸出器件。
為保證加熱速度和效率,其匝數(圈數)、直徑、形狀、尺寸等參數,必須滿足阻抗匹配條件和工件工藝的要求。相對而言,感應圈的直徑越大,圈數越少;直徑越小,圈數越多。
常用的感應器有外表面加熱感應器、內孔加熱感應器、平面加熱感應器、通用型加熱感應器、特型加熱感應器、單一型加熱感應器、復合型加熱感應器,熔煉加熱爐等等。
在選材上,應選用電阻率小高純銅,規格、壁厚應能滿足大工作電流的要求。
為避免感應圈與工件碰觸打火,感應圈匝間打火,防磁飽和等對機器或工件造成損壞和影響。在制作時,不但要設計好感應方案,確定感應圈的形狀,計算出各主要參數。還需要選擇好隔熱、絕緣、保溫及防護等材料。如高溫絕緣套管、高溫保溫棉、石英管、石墨管、硅膠和耐火材料等。
感應圈的性能直接影響設備的有效輸出功率、工作效率、穩定性可靠性和使用壽命等。因此,歐能的每個高頻感應加熱線圈(感應器)都經過嚴格設計和制作,以確保達到感應加熱的理想效果。

一、圓柱形零件表面淬火感應器:
1、支架銷同時表面淬火感應器;
2、半軸同時表面淬火感應器;
3、帶有封水罩的同時表面淬火感應器;
4、凸緣類零件同時表面淬火感應器;
5、軸類零件同時表面淬火感應器;
6、裝配半軸同時表明淬火感應器。

二、球面零件表面淬火感應器:
1、汽車轉向節球頭支撐中頻表面淬火感應器;
2、汽車轉向拉桿球頭銷表面淬火感應器;
3、小型球頭銷表面淬火感應器;
4、大型球頭銷表面淬火感應器;
5、連續球頭表面淬火感應器。

三、端頭和端面淬火感應器:
1、氣門調整螺栓頂部表面淬火感應器;
2、進排氣閥端頭表面淬火感應器;
3、油嘴端頭表面淬火感應器;
4、支撐圈側端面表面淬火感應器。

四、內孔表面淬火感應器:
1、內通孔表面淬火感應器;
2、盲孔表面淬火感應器;
3、主軸內錐孔中頻表面淬火感應器。

五、平面及平面類零件淬火感應器:
1、高頻平面連續加熱表面淬火感應器;
2、中頻平面連續加熱表面淬火感應器;
3、機床導軌高頻表面淬火感應器;
4、鋼軌和道岔尖軌中頻表面淬火感應器;
5、平面齒盤同時加熱表面淬火感應器;
6、平臺表面淬火感應器。

 六、齒輪表面淬火感應器:
1、全齒加熱表面淬火感應器(圓柱外齒輪同時加熱表面淬火感應器、圓錐外齒輪同時加熱表面淬火感應器、雙聯或多聯齒輪表面淬火感應器);
2、齒輪軸連續表面淬火感應器;
3、單齒表面淬火感應器;
4、大模數齒輪單齒連續表面淬火感應器;
5、齒溝齒側表面淬火感應器(沿齒溝同時加熱表面淬火感應器、齒溝高頻連續加熱表面淬火感應器);
6、中頻齒溝連續表面淬火感應器。

七、曲軸表面淬火感應器:
1、分合式曲軸表面淬火感應器;
2、半圓式曲軸表面淬火感應器。

八、凸輪軸及凸輪類零件表面淬火感應器:
1、凸輪軸表面淬火感應器;
2、汽車減震器齒輪表面淬火感應器;
3、剎車凸輪表面淬火感應器。

九、長軸類零件表面淬火感應器:
1、圓環式連續淬火感應器;
2、帶有輔助淬火水圈的連續淬火感應器;
3、連續表面淬火感應器;
4、汽車半軸連續表面淬火感應器;
5、鏜桿連續表面淬火感應器;
6、鉆桿及空心管高頻連續表面淬火感應器;
7、半圓式連續表面淬火感應器;
8、長軸類零件整體表面淬火感應器等。

十、槽口表面淬火感應器:
1、剎車齒輪槽口淬火感應器(雙夾縫式槽口側面表面淬火感應器、四槽口同時加熱表面淬火感應器);
2、爪式聯軸節槽口表面淬火感應器;
3、變速箱導塊槽口淬火感應器(四根平行導線式槽口淬火感應器、一來二往式槽口淬火感應器);
4、V型槽口表面淬火感應器,套類零件內表面淬火感應器,槽口表面淬火感應器,雙工位表面淬火感應器等。
