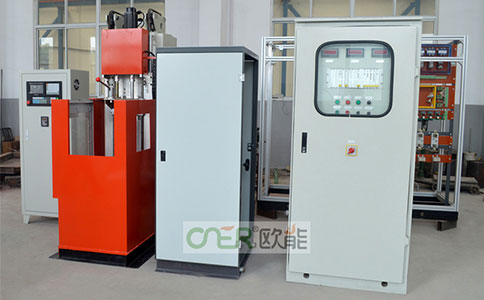

軸套類零件、板類零件感應淬火設備由無錫歐能IGBT晶體管電源及立式淬火機床組成。
主要技術參數
A. GCIB100-0.3 晶體管感應加熱電源
輸入電源: 三相380V50HZ
輸入容量 120kVA
額定輸出功率 100kW
輸出頻率 15—30KHz
外形尺寸(長×寬×高)800X750X1880(mm)
立式淬火機床為三座標機床X軸用于工件上下運動,Y軸和Z軸用于淬火變壓器水平面內二維調整。三軸均可通過手輪選擇不同的軸進行手動控制軸的運動。本設備主要由床身部分,垂直移動總成,上下**總成,垂直移動傳動系統,主軸旋轉系統,上**位置調整機構,配重機構,淬火噴水管路系統,擋水罩框和電器控制部分等組成。

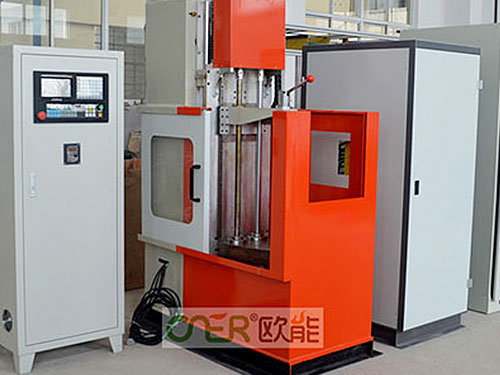

B. CJLS-0605立式淬火機床
*大夾持工件長度 600mm
*大垂直移動行程 600mm
*大裝夾工件直徑 Φ500mm
*大裝夾工件重量 30kg
機床淬火移動速度 1-30mm/s
機床快速移動速度 20-80 mm/s
主軸轉速(下**) 40~150r.p.m
機床移動重量定位精度 ±0.1mm
機床全行程內雙向平行精度 ≤0.3mm
機床全行程內外圓跳動量 ≤0.2mm
床身外形尺寸(長×寬×高) 1240 mm×800 mm×1900 mm
操作柜外形尺寸(寬×厚×高) 600 mm×400 mm×1600 mm
機床重量 約1000kg
