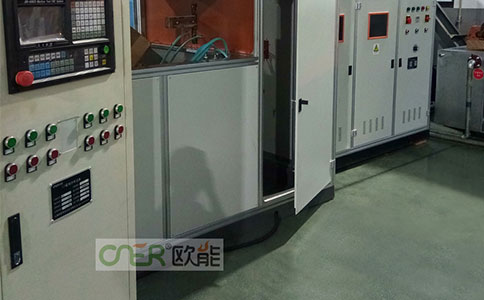

異形零件高頻淬火設備由歐能CJBS－8十六工位盤式淬火機床帶自動下料、GCD50－2電子管式高頻、ONBTS－25/25C閉式雙系統冷卻塔組成。
異形零件高頻淬火工藝動作設計

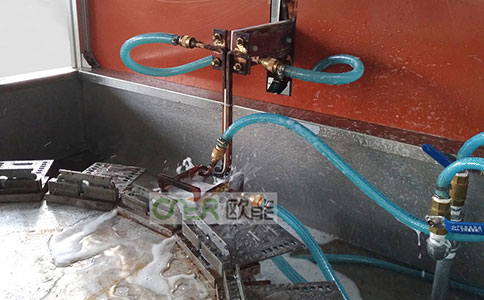

工人在上料工位上料——當前上料工位轉至加熱位——機床移動感應器至工位加熱位置——機床控制電源對工件進行加熱并噴水冷卻完成淬火——感應退出加熱位置——淬火工件轉出加熱位置——工件至下料位后下料機構自動抓取工件放入下料筐——工人在上料位上料重復上述過程完成批量作業。
CJBS－8 十六工位盤式淬火機床帶自動下料設備介紹
1、 設備主要技術參數
輸入電源 3相 50 Hz 380 V
額定輸入容量 3 kVA
工位數 32工位小工件32工位
數控軸數 3軸
主分度盤回轉直徑 900mm，
工位回轉直徑 80mm
上下行程 100mm，
前后行程 100mm
上升（下降）*大速度 8m/min；
分度盤轉速 20n/min
重復定位精度 +/- 0.1
外形尺寸 1400X1500X1800 （mm長X寬X高）
火機床可進行手動和自動操作，手動和自動操作具有聯動互鎖功能。手動工作狀態時，可進行單獨的分度、工件旋轉、感應器升降、電源加熱、噴液操作，手動操作主要為了進行設備調試用。自動工作狀態時，主要為了進行設備正常生產。
下料機構通PCL控制氣動執行元件，通過電磁吸盤抓取工件。

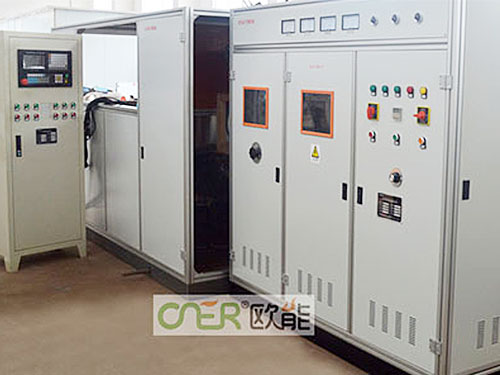

GCD50－2電子管式高頻電源
主要技術參數
輸入電源 3相 50 Hz 380 V
額定輸入容量 100 kVA
振蕩功率 60 kW
輸出功率 50 kW
工作頻率 200～250 kHz
冷卻水耗量 110 L/min
振蕩柜尺寸(長×寬×高) 1800mm×700mm×1700mm
整流柜尺寸 1500 mm×1200 mm×1700 mm
輸出變壓器 400mm×400mm×1280mm
總重量 約 1000 kg
典型工作狀態
陽極電壓 12 kV
陽極電流 6.5 A
柵極電流 1.2 A
ONBTS－25/25C閉式雙系統冷卻塔
主要技術參數
輸入電源 三相380V 50Hz
額定功率 15kW
電源冷卻流量 420L/min
淬火液冷卻流量 420L/min
冷卻能力 150500kCal/h
冷卻塔主體結構全部采用新大中集團2mm厚鍍鋁鋅板制作具有以下特性：
耐高溫性：鍍鋁鋅板板具有**的耐高溫性。在450℃時,可保證極高的反射率。在高于480℃時。在高達650℃時，防止鋼板氧化的保護層仍保存完好。
熱反射性：在480攝氏度的高溫下，不銹鋼板可反射80%的進射熱量。因此可以避免置于陽光直射下的二次加溫，有效保證冷卻效果。
機械強度：在室溫下,鍍鋁鋅板的機械強度與其基材的機械強度一致。在同樣的480℃的高溫下,鍍鋁鋅板的強度是鋼板強度的10倍。
耐蝕性：鍍鋁鋅板對化學腐蝕有極強的耐蝕性。
生態特性：未化學鈍化的鍍鋁鋅板對健康無影響,因而可用于食品加工。很多專業團體的測試報告證實其對人體無害屬環保產品。不銹鋼完全可以循環利用。
其他：可用標準 MAG 和TIG 焊接加工?？蛇M(jìn)行拉伸、沖壓、拉管等成形加工。涂層具有持久的光澤、更**的耐蝕性和抗風化
