技術要求

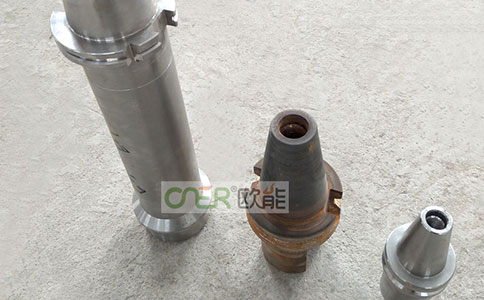

錐柄圓周掃描淬火,淬火深度小于1mm
設備選型
感應加熱電源GCD80-2真空管式感應加熱電源
淬火機床CJLS-0605立式淬火機床
設備介紹

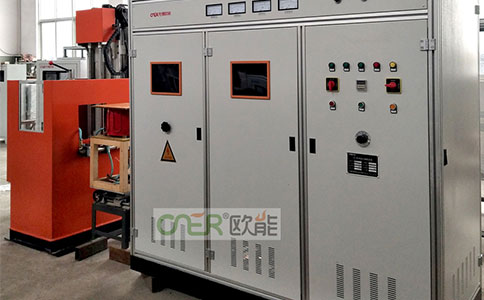

GCD80-2真空管式感應加熱電源
本裝置設備主要有晶閘管交流調壓器、整流變壓器、高壓硅整流器、電子管振蕩器、藕合調節裝置、燈絲變壓器、控制系統、輸出變壓器二維調整機構、測量?jī)x表等部分組成。
典型工作狀態
CJLS-0605立式淬火機床
主要技術參數
輸入電源 3相 50 Hz 380 V
額定輸入容量 180 kVA
振蕩功率 100 kW
輸出功率 80 kW
工作頻率 200~250 kHz
冷卻水耗量 250 L/min
振蕩柜尺寸 2100×800×1800
整流柜尺寸 1500×1200×1800
重量 約 1200 kg
典型工作狀態
陽極電壓 12 kV
陽極電流 9 A
柵極電流 1.2 A

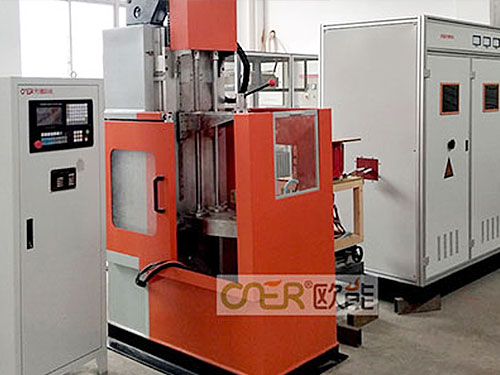

CJLS-0605立式淬火機床
本設備為三座標數控機床。主要由床身部分,垂直移動總成,上下**總成,垂直移動傳動系統,主軸旋轉系統,上**位置調整機構,配重機構,淬火噴水管路系統,擋水罩框和電器控制部分等組成。
主要技術參數(CJLS-0605立式淬火機床)
*大夾持工件長度 600mm
*大垂直移動行程 600mm
*大裝夾工件直徑 Φ500mm
*大裝夾工件重量 30kg
輸出變壓器水平運動行程 (數控) 100mm
機床淬火移動速度 1-30mm/s
機床快速移動速度 20-80 mm/s
主軸轉速(下**)數控 0~90r.p.m
機床移動重復定位精度 ±0.1mm
機床全行程內雙向平行精度 ≤0.3mm
機床全行程內外圓跳動量 ≤0.2mm
床身外形尺寸(長×寬×高) 1240×800×1900
操作柜外形尺寸(寬×厚×高) 600×400×1600
機床重量 約1000kg
