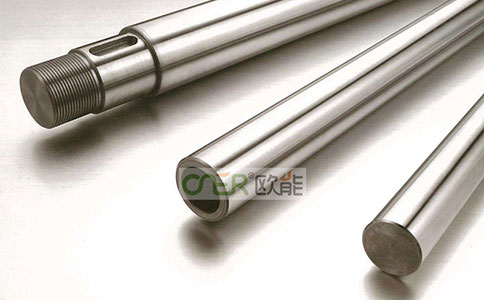

活塞桿是支持活塞做功的連接部件,大部分應用在油缸、氣缸運動執行部件中,是一個運動頻繁、技術要求高的運動部件。以液壓油缸為例,由:缸筒、活塞桿(油缸桿)、活塞、端蓋幾部分組成。其加工質量的好壞直接影響整個產品的壽命和可靠性?;钊麠U加工要求高,其表面粗糙度要求為Ra0.4~0.8μm,對同軸度、耐磨性要求嚴格。活塞桿有一道重要的工序叫做高頻淬火,那么我們高頻淬火是如何進行的呢?
高頻淬火活塞桿高頻淬火的具體操作,是為:在經過粗磨加工后,是進行中頻或高頻淬火處理,并且,其感應加熱到1000—1020度,采用壓縮空氣進行噴射冷卻,使其淬火硬層深度為1.5—2.5mm。在淬火后,還要進行校直處理。之后,是在200到220度回火,并保溫1到2個小時,這樣,其冷卻后的硬度可達HRC50以上。
高頻淬火活塞桿的高頻淬火,其從專業角度來講,其是使活塞桿表面產生一定的感應電流,然后進行迅速加熱,之后再進行迅速淬火的一種熱處理方法。其主要目的,是為了讓活塞桿表面在一定深度范圍內獲得馬氏體組織,并且其心部仍然保持淬火前的組織狀態,從而,使得活塞桿表面硬度等達標,使其心部的塑性和韌性達標。
活塞桿高頻淬火設備選型
一、GCQ200-0.2 全固態感應加熱電源
輸入電源: 三相380V50HZ
輸入容量 240kVA
額定輸出功率 200kW
輸出頻率 15—30KHz
輸入容量 240kVA
外形尺寸(長×寬×高)1550X750X1880(mm)

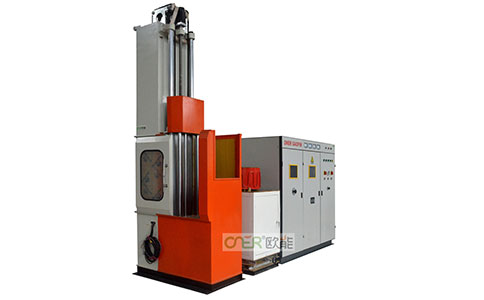

二、CJLS-0805立式淬火機床
*大夾持工件長度 820mm
*大垂直移動行程 800mm
*大裝夾工件直徑 Φ500mm
*大裝夾工件重量 80kg
機床淬火移動速度 1-30mm/s
機床快速移動速度 20-80 mm/s
主軸轉速(下**) 40~150r.p.m
機床移動重量定位精度 ±0.1mm
機床全行程內雙向平行精度 ≤0.3mm
機床全行程內外圓跳動量 ≤0.2mm
數控二維調節行程 Y方向 100mm
Z方向 100mm
床身外形尺寸(長×寬×高) 1240 mm×800 mm×2780 mm
操作柜外形尺寸(寬×厚×高) 600 mm×400 mm×1600 mm
機床重量 約1200kg
三、 ONZL-15電源冷卻系統
輸入電源 三相380V 50Hz
額定功率 13kW
制冷功率 42kW
流量 120L/min
