高頻焊機嚴厲地講應由兩局部組成：①高頻感應加熱安裝；②焊接安裝(包括加熱感應圈和焊接夾具、機械傳動安裝)。



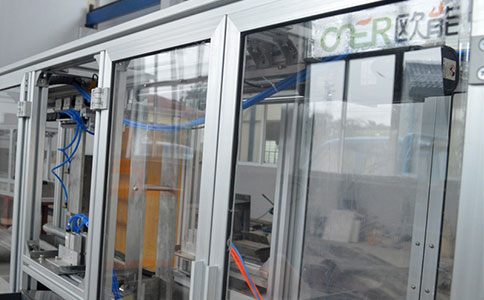

高頻焊機



（一）高頻感應加熱安裝



A、B、C為三相交流電輸入，經變壓使電壓變?yōu)閿?shù)千伏至上萬伏高壓（如GP30高頻加熱設備，其陽極電壓即達10 kV）。再經硅堆整流(或汞整流等)變成單相直流高壓作為振蕩管陽極直流高壓電源（也稱屏極電源）。電子管與槽路的電容、電感組成LC并聯，組成振蕩回路，將直流電變成數百千赫茲的高頻交變電流，經高頻變壓器供應工件感應線圈完成對工件的感應加熱。



(二)高頻電源的產生



電容和電感并聯構成振蕩回路，電容和電感在充放電時構成振蕩。但要維持不問斷的等幅振蕩，就必需有外電源不時地補充能量，圖5—4—7中的電子管G好比是一個能與LC根本頻率大致相同的發電機，補充Lc中耗費的能量。圖5—4—8是GP30的振蕩電路圖。其中ZUL為陽極阻流，為使直流利通無阻，高頻成分不讓回入電源而設置。C9為隔直流電容，為避免直流高壓經L2、L1，對地短路，但要高頻成分暢通無阻而設。R4是自激振蕩產生負偏壓之元件，直流電壓靠c10，。充放電維持。L2為負載感應圈，也就是由前面振蕩電路構成的高頻振蕩電流輸入感應線圈，使加工對象產生高變磁場而在短時間內到達幾百乃至上千度的高溫。
