Φ55-Φ60、長度200-250mm圓鋼透熱鍛造處理計劃。
以Φ60、長250mm、加熱溫度1150°為根據計算,加熱節拍30秒一根,工件單重:5.5kg。按消費節拍,每小時加熱重量660kg。
依上述條件,JZ-300/4中頻感應加熱設備:每小時可加熱750kg,選用此設備留有較大功率的余度。

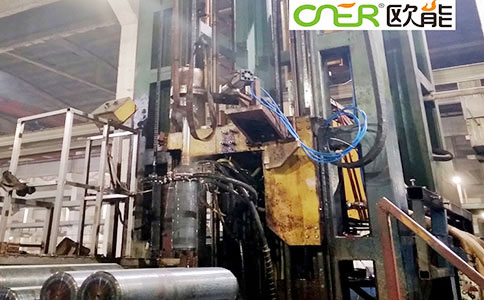

圓鋼中頻透熱鍛造設備
一、JZ-300/4中頻感應加熱設備主要技術參數:
機型
供電電源
輸入功率
中頻范圍
暫載率
輸入電流
外型尺寸mm
JZ-300/4
三相四線 380V
50-60Hz
300KW
3KHZ-4KHZ
100%
400 A
760×530×1660
IGBT中頻感應加熱設備工作原理及組成:
全固態感應加熱是由全固態感應加熱設備輸出中頻電流,經過爐體感應圈產生交變磁場,它能貫串放在感應圈中的工件使工件本身感應出電流,并使工件疾速加熱。
整機分為:整流局部、逆變局部、調理器電路局部、操作維護電路四局部。
二、專用感應加熱器(加熱箱)
它由感應線圈、固定構造件、水路冷卻管路構成。
感應加熱器是根據用戶所提的工藝參數而特地設計。整個感應加熱線圈由優質大截面矩型銅管繞制而成,管內通冷卻水。為增強其絕緣強度,在感應線圈外表固有特殊的絕緣隔熱資料,減小熱損失,維護線圈外表固有特殊的絕緣隔熱資料,減少熱損失,維護線圈絕緣層,并現澆打結,同時配置冷卻水路分配器,給予感應器良好及時地降溫。
圓鋼透熱鍛造加熱爐
三、純潔水冷卻機(注:用戶自選自備)
型 號
進水溫度
水 壓
出水溫度
水流量
MFP-200
5-35℃
0.2-0.3MPa
≤55℃
16-28 m3/h
MFP-300
23-32 m3/h
四、離子交流式軟水處置器(注:用戶自選自備)
將為保證設備正常運轉,保證感應器內部設備內部循環水清凈,水質不結垢,十分重要
本設備配用離子 形式軟水處置器,水池進水時經過交流器經離子交流成軟水,進入循環水池,然后每次補充水都經過離子交流器,這樣補充的水亦是軟水。保證設備不結垢。
五、階梯式自動上料機(可選)
為我公司引進日本技術消費,主要特征:牢靠性強、不會超根上料、也不會欠根上料、自動化水平高。上料一階梯保證少有一根,可多至3根上料。第二階梯即只要一根上料。第三階梯再次保證只要一根上料。上料機均為氣開工作,可與推進機相銜接,作為一個系統諧調工作,行程可調,上料節拍可進步。
效勞承諾
1、賣方上門現場裝置調試并培訓買方人員。
2、對用戶實行(1+1)技術售后效勞,即一臺設備出廠后有一位專職的工程師停止終年技術跟蹤效勞。
3、發作毛病,賣方保證在接到買方通知后24小時內趕到買方現場停止處置。
4、質保期12個月。質保期內,非人為設備質量問題形成設備損壞品及元件損壞,賣方免費停止維修。
5、質保期外,提供終身有償維修及頤養效勞。
