一、高頻感應加熱電源凸輪軸淬火感應器
我們曉得凸輪由于其幾何外形特殊,所以所用電流頻率對桃尖溫度的上下有決議性作用,有的材料提出凸輪桃尖的適宜頻率為f=(3800/r2)Hz,r為桃尖半徑。如今凸輪感應加熱,絕大局部工廠選用8 - 10kHz,桃尖溫度略高于其他局部。

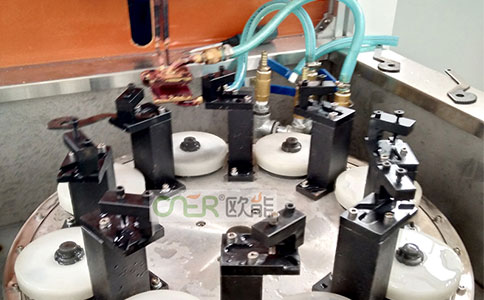

二、高頻感應加熱電源運用的凸輪感應器有圓環形與仿形兩種。
發起機凸輪感應器大都采用圓環形有效圈。為避免相鄰?fù)馆喕蜉S頸遭到磁場影響而回火,因而,需求在有效圈上跨上“II”形導磁體束,既進步感應器的效率,又避免磁力線散射。早期的凸輪感應器在有效圈兩端裝上導磁體板與短路環,同樣具有屏蔽效果,但損耗較大,如今曾經被淘汰。凸輪感應器有時采用雙孔串聯,主要是為了應用變頻電源的功率,普通凸輪軸的軸頸數量少(例如3個),而加熱外表積大,凸輪則數量多(例如8個)而加熱面積小。因而,當采用雙工位凸輪軸淬火機時,雙子L凸輪感應器與單孔軸頸感應器交替工作,能得到恰當?shù)钠ヅ洹?凸輪軸軸頸感應器普通為一次加熱帶噴液構造,特殊尺寸的軸頸亦有采用掃描淬火。制動凸輪感應器,由于工件請求的淬硬部位為二個圓弧面,現代凸輪制動感應器大都設計成仿形構造,如圖7-48所示。為防止凸輪尖部溫渡過高,有些高頻感應加熱電源感應器設計上,針對桃尖部裝有針形閥構造,凸輪加熱時,針閥小孔噴出微小的淬火液,停止溫度調整。
