大功率靜電感應晶體管(SIT)是一種大 功率電力電子器件,它的符號與三極管相同,作用也類似,但它主要用在大功率換流或?qū)?通的控制場所,它具有以下幾個特性:
具有“正導通”特性,在正柵壓為"0 V”時,SIT處于導通狀態,而在加上負柵壓時,則將處于關斷狀態。
開關速度快,可用于高頻段。
是高輸入阻抗的電壓控制型器件,所以用較小的驅動功率就能控制較大的功。
SIT元件是高耐壓大電流型器件。
電流的負溫度系數不會使電流集中,從而有利于并聯驅動,因而可運用于大功率安裝。
目前,靜電感應晶體管

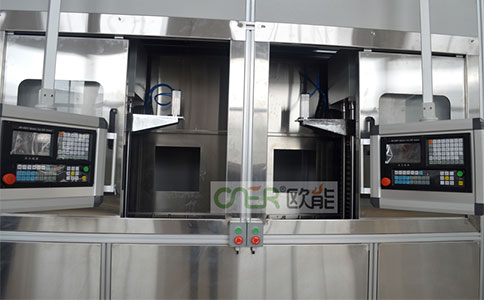

全晶體管高頻感應加熱設備主電路由靜電感應晶體管SIT組裝的高頻感應加熱設備主回路如附圖所示,主電路由3部份組成:
(1)直流電源部份:該部份是把工頻三相交流電轉換為直流電,并控制下面幾部份。該部份主要由三相晶閘管(SCR)可調電路和直流電抗器La與電解電容Ca組成的直流濾波器組成,調整三相晶閘管整流電路的直流輸出電壓,可調理該設備的輸出功率。輸入電壓為工頻3}p380V,大直流電壓可達500 V以上,輸出直流能夠100~100%連續可調。
(2)逆變部份:該部份把直流交流為高頻交流,并控制后面部份,這部份由電壓型單相全橋電路構成,運用1kW或3kW級功耗的SIT作為逆變橋的開關器件,運用同一級功耗的SIT器件組成電路時,設備的功率越大,頻率越高,每一橋臂上并聯的SIT器件愈多;R C。和D.為緩沖電路,當SIT開端關斷而產生浪涌電壓,超越這些電路中的直流電壓時,二級管D,導通,而電容器C。吸收該浪涌能量,使逆變橋中的SIT器件平安運轉。SIT元件的導通或關斷是由設備上所裝備的微機和專用程序控制觸發信號,控制其導通或關斷。
(3)負載回路部份:該部份的功用是把高頻功率輸向被加熱的金屬工件上,負載回路是由諧振回路、電流互感器和加熱線圈組成,該電路中的串聯諧振回路構成了電壓型逆變電路,電容器CT和電感LT兩端各產生幾干伏以上的高頻電壓。高頻變流器次級側通常做成單匝,聯接著加熱線圈L},宏大的高頻電流在L。四周所產生,高頻磁通使金屬工件疾速急劇發熱。
