臥式淬火機床介紹

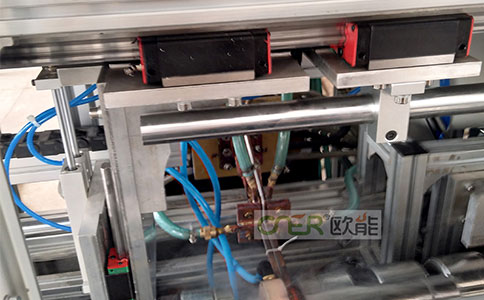

本設備為單工位臥式專用淬火機床。設備工作時工藝動作為,工人將若干工件放入料架——上料機構將一件工件送入工作位——工作位托輪帶動工件旋轉推桿推動工件進入感應器進行淬火處理——工件淬火完成后出感應器由下料機構將工件送入下料架——推桿回原位。一個工作循環結束重復上述過程進行批量作業。設備有以下部份組成
1、主機床身2、上料架3、托料驅動輪4、下料架5、上料機構6、上料緩沖機構7、推料機構8、下料機構9、淬火液回收系統10、淬火液輸入控制管路系統11、電氣控制系統等主要部份組成。

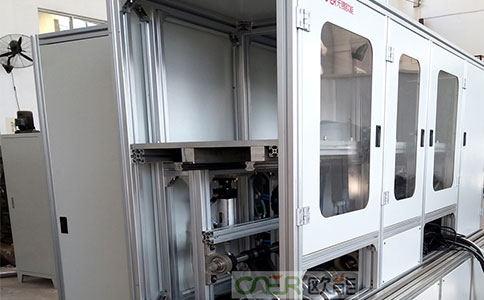

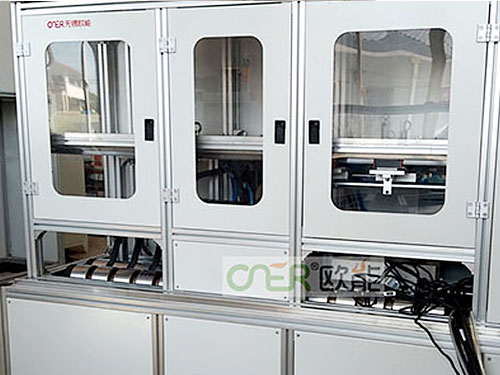

CJWS-500型臥式淬火機床
主要技術參數
輸入電源380V三相:50HZ
輸入容量:5KVA
可裝載工件直徑:55~85mm
可裝載工件長度:250~500mm
工件淬火速度范圍:0~2000mm/min
回程速度:8000/min
工件轉速:80~200n/min
上下料架:550X1000mm
工位數:1
