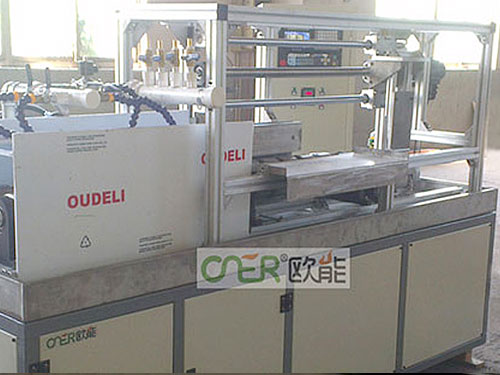

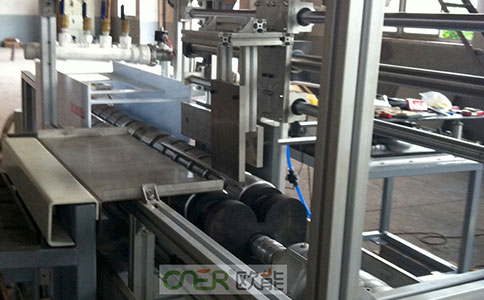

無錫歐能定制臥式專用淬火機床,適用于軸和導軌感應淬火時自動上下料。
臥式專用淬火機床技術參數:
軸類零件允許直徑:20~100mm
軸類零件允許長度:150~600mm
托輥轉速:50~150n/min
尾架推桿*大速度:6m/min;
淬火變壓器移動*大行程:2100MM
淬火變壓器移動*大速度:6m/min
移動定位精度:+/-0.01mm
導軌淬火集水箱尺寸(材質Q235):2500X800X300(MM長X寬X高)
料架:600X1000(MM)
臥式專用淬火機床性能與特點:
a.工藝流程介紹:
1:軸類:
工件放入料架-上料機構把工件裝入兩旋轉托輥(工件在托輥帶動下旋轉)-推料機構把工件推入感應器-加熱電源對工件進行加熱及冷卻-完成工件淬火過程-下料機構將工件從托輥上卸入料架-進入下一工作循環
2導軌類:
工件由用戶自行放置,本設備只負責感應線圈的直線移動式掃描淬火的工藝動作。
b.結構特點:
本設備為集成式雙功能淬火機床、可選配軸類零件自動上下料機構,自動化程度高、工人勞動強度低、生產效率高,特別大批量軸類零件淬火。機床主要由,軸類零件旋轉驅動機構、軸類零件進給驅動機構、工件冷卻裝置、淬火液控制系統兩套(軸類導軌類各一套)、電源輸出負載移動機構、負載一維調整機構、控制系統及機架等部份組成。同時用戶可選配自動。
無錫歐能專業生產感應淬火機床、感應淬火成套設備,可根據工件和淬火工藝定制自動化淬火成套設備。歐能高頻淬火設備助您提升行業競爭力!
