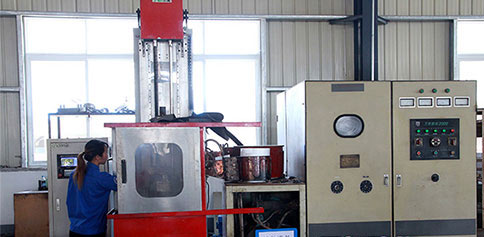

感應加熱電源以其具有加熱效率高、速度快、可控性好及自動化水平高等優點，已在熔煉、鑄造、彎管、熱鍛、焊接和外表熱處置等行業得到普遍的應用。目前國內的高頻感應加熱電源比擬缺乏，特別是控制技術的研討程度較低，因此對其頻率跟蹤及功率調理的數字化控制的研討具有實踐意義。



本文主要研討高頻串聯諧振式感應加熱電源的控制辦法。扼要引見了感應加熱的根本原理和工作特性。經過了對串聯諧振式和并聯諧振式感應加熱電源的剖析與比擬，選用了串聯諧振主電路。該主電路采用品閘管三相全控橋整流電路，IGBT單相全橋逆變電路。然后對鎖相環原理停止了細致的剖析，提出一種數字鎖相環（DPLL）的完成辦法，并采用數字信號處置器（DSP）加以完成。接著設計以TMS320F2407為控制中心的硬件控制平臺，包括了采樣電路、維護電路、相位補償電路、鍵盤顯現電路等外圍電路。在此根底上編制了系統的程序，并在TMS320F2407 DSP平臺上停止調試，實考證明了該算法能夠完成頻率跟蹤，并可產生移相角可調的基準臂和移相臂的驅動信號。完成了樣機，并對其停止了整機聯調，本文還給出了軟硬件完成計劃和實驗結果河北工業大學碩士學位論文



3線圈的設計。感應加熱時工件中產生的渦流也是交變電流，由于集膚效應，沿橫截面由外表至中心按指數規律

衰減。渦流在導體截面由外到里的散布規律是：



其中，

δ——距外表

X處的電流密度；

0δ——表層的電流密度；

f——電源頻率(Hz )；

c——光速；

ρ——工件的電阻率；

ru——相對磁導率。



工程中普通近似以為在導體從外表至某一深度的范圍內電流是平均散布的。這一深度取電流值為外表值(即大渦流強度)的0.368(1/e)處，此深度定義為電流的透入深度，近似以為電流和熱效應全集中在這一范圍內。電流透入深度能夠近似計算為：



50300/()()rfummρΔ=×（1.6）

可見，工件的加熱厚度能夠便當?shù)慕?jīng)過調理頻率來加以控制。頻率越高，工件的加熱厚度就越薄。



1-1-2 感應式加熱技術的特性自工業上開端應用感應加熱技術以來，已過去將近八十年了。在這期間，感應加熱理論和感應加

熱安裝都有很大開展，感應加熱的應用范疇亦隨之擴展，其應用范圍越來越廣。究其緣由，主要是感應加熱具有如下一些特性[3]：

(1)加熱溫度高，而且是非接觸式加熱；

(2)加熱效率高—節能；

(3)加熱速度快—被加熱物的外表氧化少；

(4)溫度容易控制—產質量量穩定，省能；

(5)能夠部分加熱—產質量量好，節能；

(6)容易完成自動控制—省力；

(7)作業環境好—簡直沒有熱、噪聲和灰塵；

(8)作業占地少—消費效率高；

(9)能加熱外形復雜的工件；

(10)工件容易加熱平均—產質量量好。



§1-2 感應加熱電源的開展與現狀

19世紀初人們發現了電磁感應現象，得知處于交變磁場中的導領會產生感應渦流惹起導體發熱。1890年世界上感應熔煉爐呈現，感應加熱作為一種新型技術于二十世紀初問世，自此感應加熱的理論和實踐應用都得以快速的生長和開展，無論是工農業消費中還是日常生活中都得以大量的應用。

高頻感應加熱電源控制系統的研討

41-2-1 功率器件的開展與現狀感應加熱電源是感應加熱的關鍵設備之一，感應加熱電源的開展與電力電子學及電力半導體器件

的開展親密相關。

上世紀初玻璃管汞弧整流器的創造標志著電力電子學的來源，而50年代末半導體硅晶閘管的呈現則標志著以固態半導體器件為中心的現代電力電子學的開端。在50年代前，感應加熱電源主要有：工頻感應熔煉爐、電磁倍頻器、中頻發電機組和電子管振蕩器式高頻電源。50年代末硅晶閘管的呈現惹起了感應加熱電源技術致使整個電力電子學的一場反動，感應加熱電源及應用得到了飛速開展。直到七十年代以前，由于當時的電力電子技術尚處在傳統階段，感應加熱電源中的整流、逆變?nèi)坑删чl管組成，工作頻率較低，工作頻率低，噪音高，控制系統普通采用分立元件構成。目前國外在中頻(150Hz~10kHz)范圍內，晶閘管中頻感應加熱安裝己完整取代了傳統的中頻發電機組和電磁倍頻器。國外安裝的大容量已達數十兆瓦，國內也己構成200Hz ~8kHz，功率為100kW~3000kW系列產品，能夠裝備5t熔煉爐及更大容量的保溫爐，也適用于各種金屬透熱，外表淬火等熱處置工藝[4]。



在超音頻(10kHz~100kHz)頻段內，由于晶閘管自身開關特性等參數的限制，給研制該頻段的電源帶來了很大的技術難度，它必需經過改動電路拓撲構造才有可能完成。



晶體管超音頻感應加熱電源在1985年面世，其容量為25kW/50kHz，由于單管容量小而采用了多管并聯技術，功率晶體管開關速度遭到存儲時間限制(sμ級)及它存在的致命的二次擊穿問題，限制了它的推行運用。



功率MOS晶體管開關時間遠遠小于雙極型晶體管，其頻率為200kHz左右，功率可達數千瓦，不存在二次擊穿問題，具有矩形完整區、驅動功率小、易并聯等優點，十分合適于高頻大功率感應加熱電源應用。但是，MOS管用于高速開關時關于電源工藝的請求更為嚴厲，而且高壓MOS晶體管通態損耗較大。



自1983年美國GE公司創造了功率器件——隔離門極雙極型晶體管(IGBT)，它綜合了MOS管高速、易驅動與雙極型晶體管通態壓降低的優點，IGBT構造除增加一N層外十分像MOS管構造，因而在其通態壓降低的同時開關速度加快。如今，IGBT已開展到第三代，性能得到了很大的進步和完善，且已完成模塊化。大功率高速IGBT己成為眾多加熱電源的器件，頻率高達300kHz，功率高達兆瓦級的電源已可完成。



國內在90年代，清華大學電力電子廠研制出的IPS系列電流型并聯感應加熱超音頻電源逆變電路采用IGBT。頻率范圍在30kHz~50 kHz，大功率達250kW。而日本的采用IGBT的感應加熱電源的研制程度為1200kW/50kHz。由于國內研討起步低，與國外的研制程度仍有相當大的間隔。



在高頻(100kHz以上)頻段，目前國外正處在從傳統的電子管電源向晶體管化全固態電源的過渡階段，以模塊化、大容量MOSFET功率器件為主。比利時Inducto Elphiac公司消費的電流型MOSFET感應加熱電源程度可達1000kW/15~600kHz。

應用于高頻電源的另一功率器件為靜電感應晶體管(SIT)，主要以日本為主，電源程度在80年代末到達了1000kW/200kHz[5], 400kW/400kHz

[6], SIT開關速度比MOSFET快，但存在很大的通態損耗，制造工藝復雜、本錢高，難以向市場進一步推行。相似的靜電河北工業大學碩士學位論文



5感應晶閘管(SITH)也是高頻大功帶領域的一種較為理想的元件，但目前還處于開發研討階段。



國內開端研制感應加熱電源較早，但是和國外相比還有不少差距。在容量上，中頻電源國外高容量為10MVA，而國內為2MVA；在控制技術手腕上，國外大量采用集成電路，數字顯現，微機控制，國內則大局部是分立元件和繼電器控制，只要少局部采用集成電路控制或微機控制；在工作頻率上，國外根本沒有空白，而國內10kHz~100kHz的超音頻頻段內根本屬于空白，高頻100kHz以上以電子管為主；在消費手腕上，國外普通采取規范化大范圍消費，而國內仍處于手工業作坊階段；在工藝構造上，國內幾十年不變，采用角鋼焊接等技術，工藝落后，外觀質量差。

1-2-2 電路拓撲的開展與現狀20世紀50年代前，感應加熱電源主要為：工頻感應熔煉爐、電磁倍頻器、中頻發電機組和電子管振蕩器式高頻電源。這類傳統安裝效率較低(普通為50%~60%)、熱慣性大、壽命短(4000 6000h)、工作頻率可調范圍極小，不能滿足不同工藝、不同負載的請求。

隨著電力電子學及功率半導體器件的開展，感應加熱電源拓撲構造經過不時的完善，己構成了一種固定的AC/DC/AC變換方式，普通由整流器、濾波器、逆變器及一些控制和維護電路組成。



感應加熱的負載是感應線圈和被加熱工件，它們能夠等效為一個電感和電阻串聯，負載呈理性。實踐應用中為了進步功率因數和逆變器的輸出功率，普通采用加補償電容的辦法，使補償后的負載在電源的工作頻率上諧振。感應加熱電源依據補償方式分為兩種，并聯諧振式(電流型)電源和串聯諧振式(電壓型)電源[7]。



并聯諧振式(電流型)電源大的優點是能夠使系統在空載或短路狀況下工作，能夠防止因短路而惹起的系統損毀;此外電路構造也具備升壓的作用，這樣能夠滿足系統一次側的高電壓請求。由于器件開展的限制和控制電路維護功用的不很完善，加之比擬合適模塊化，并聯諧振型感應加熱電源一度是研討的主流。國產中頻電源目前大局部采用并聯諧振型逆變器構造。



隨著新型器件的不時呈現以及控制電路的逐步完善，串聯諧振型電源由于構造簡單，易于頻繁起動而成為研討的熱點并得到普遍的應用。特別是在熔煉、鑄造應用中，串聯逆變電源容易完成全工控下恒功率輸出(有利于降低電能噸耗)及一機多負載功率分配控制，更值得推行應用。



1-2-3 控制技術的開展與現狀A．數字化控制技術優缺陷

數字控制技術是隨著現代微電子技術的開展而開展起來的。隨著大范圍集成電路ASIC、現場可編程邏輯器件FPGA及數字信號處置器DSP技術的開展，感應加熱電源的控制逐步由模仿控制轉向數字控制，即向數字化方向開展。感應加熱電源完成數字化可帶來以下益處：

⑴許多高級復雜的算法有可能經過數字控制器件得以完成。如含糊控制、神經網絡控制、無差拍
