無錫歐能生產的小型淬火機床適用于小型軸類零件感應淬火,其主要技術參數:
*大夾持工件長度:300mm
*大垂直移動行程:300mm
*大裝夾工件直徑:Φ200mm
*大裝夾工件重量:5kg
機床淬火移動速度:1-30mm/s
機床快速移動速度:20-80 mm/s
主軸轉速(下**):40~150r.p.m
機床移動重復定位精度:±0.1mm
機床全行程內雙向平行精度:≤0.3mm
機床全行程內外圓跳動量:≤0.2mm
床身外形尺寸(長×寬×高):14000 mm×540 mm×1500 mm
機床重量:約500kg
小型淬火機床介紹

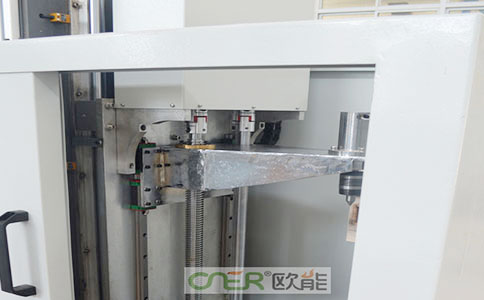

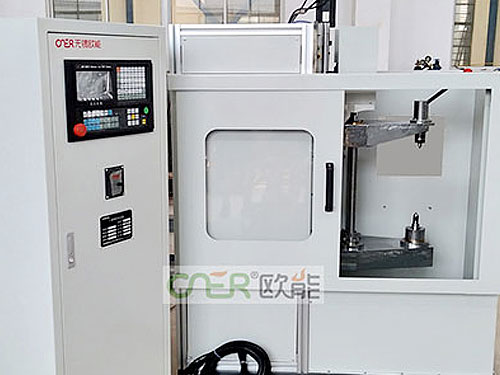

小型淬火機床機床主要由床身部分,垂直移動總成,上下**總成,垂直移動傳動系統,主軸旋轉系統,上**位置調整機構,配重機構,淬火噴水管路系統,擋水罩框和電器控制部分等組成。
1、機床床身采用新型鋁合金及45鋼板組合而成,整體精加工保證運動精度。
2、垂直移動采用標準直線導軌形式,定位精度高,使用壽命長。
3、垂直移動傳動系統采用伺服電機驅動,滾珠絲桿副傳動,傳動輕快,導向精度高,定位準確。升降移動速度可調,由數控系統設置。
4、上**位置的調整采用電動控制,通過三相減速電機和絲桿副帶動,以實現不同長度工件的裝夾,調整非常方便,上**為2#莫氏活**。
5、主軸(下**)的旋轉由三相異步電機通過傳動軸和同步帶驅動主軸(下**)實現,采用變頻調速技術實現轉速的無級調速,下**為3#莫氏。
6、淬火水管路系統,機床上安裝了淬火用噴水管路,其中電磁閥接受控制信號實現自動噴水。
7、機床操作面及正面分別設置移門.罩框一側加了矩形孔以便感應器進入,既可防止淬火水外濺又便于裝卸零件及監控淬火過程。
9、電器控制部分,電氣控制部分安裝于一控制箱內,主要由數控系統、隔離變壓器、變頻調速器、中間繼電器、中間繼電器、開關電源等組成。電源采用三相交流380V制。數控采用較為先進的液晶顯示系統,可存儲二十種以上零件的淬火工藝程序,通過鍵盤輸入可對各種程序進行編程存儲。
10、機床具有連續(掃描)淬火,定位淬火,分段連續(掃描)淬火,分段定位淬火等功能,適用于光軸,半軸,臺階軸,凸輪軸等軸類零件的表面淬火,也適用于齒輪類,環類及平面類零件的感應淬火。廣泛應用于汽車,拖拉機,紡織,軍工,工程機械等行業的感應熱處理領域。
11、機床具有手動操作和自動操作功能,適用于單件及批量零件生產。
12、機床具有超程保護,緊急情況人工保護,具有較高的安全可靠性。
