凸輪軸雙工位淬火，凸輪軸雙負載全自動淬火機床
無錫歐能機電設備有限公司，專業生產雙主軸、雙負載凸輪軸數控感應淬火成套設備。
功能及用途
凸輪軸雙工位淬火機床采用雙主軸、雙負載結構。一次裝夾零件，可以實現凸輪和軸徑感應淬火。
配置一套電源和兩套負載，分別用于凸輪和軸徑淬火。通過切換器，實現兩個負載交替加熱。
具有同時淬火、分段同時淬火、連續掃描淬火等功能。滿足各類凸輪軸感應淬火功能要求。淬火過程中，可實現不同部位，用不同功率功能。
主軸頸淬火感應器，具有進退移動功能。配有感應加熱淬火質量監控系統，可實時顯示、記錄存儲和查詢感應熱處理工藝參數。
性能特點
采用雙主軸結構，一次可處理兩件凸輪軸。
雙加熱工位，兩個工位共用一臺電源，可實現兩個工位交替加熱。
零件升降移動、主軸頸感應器進給移動，分別采用直線導軌移動、滾珠絲杠傳動、伺服電機驅動。移動位置準確控制。
夾持零件長度可電動調整。主軸旋轉變頻調速，轉速無極可調。
采用C N C數控系統控制，鍵盤輸入，存儲淬火程序，工作程序自動控制。
具有實時變移動速度、變電源功率功能。
配置熱處理過程監控系統，記錄、存儲查詢相應的工藝參數。
性能可靠、運行平穩、定位精度高。
淬火介質循環冷卻系統，可直接與淬火機床配套安裝。

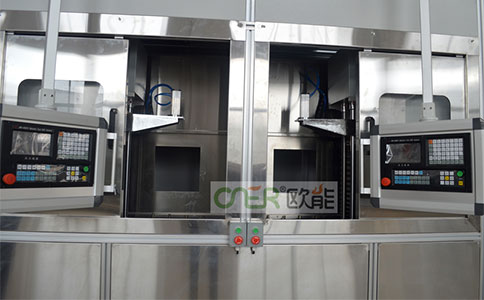

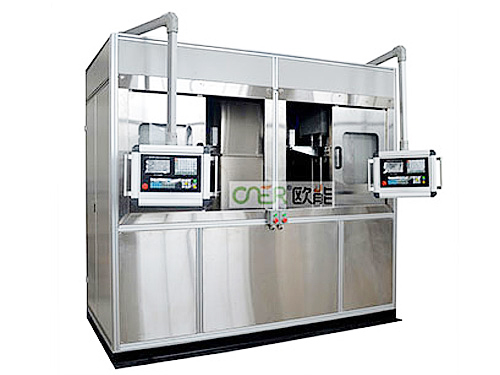

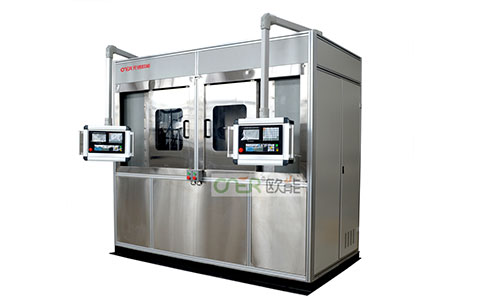

無錫歐能生產的JCLS－0505S型雙工件移動淬火機床，淬火長度為500毫米立式雙軸雙**淬火機床,工件移動淬火方式。
機床參數：
1）軸及**數：雙軸，雙氣動**
2）***大間距：500毫米
3）工件旋轉速度由變頻電機電動調節
4）*大夾持工件長度500mm
5） *大垂直移動行程500mm
6） *大裝夾工件直徑Φ500mm
7）*大裝夾工件重量50kg
8） 機床淬火移動速度1-30mm/s
9）機床快速移動速度20-80 mm/s
10）主軸轉速(下**) 40~150r.p.m
11）機床移動重復定位精度±0.1mm
12）機床全行程內雙向平行精度≤0.3mm
13）機床全行程內外圓跳動量≤0.2mm
14）床身外形尺寸約（長×寬×高）：（2600X1510X2500）
16）機床重量約2500kg
17）冷卻方式：噴液
