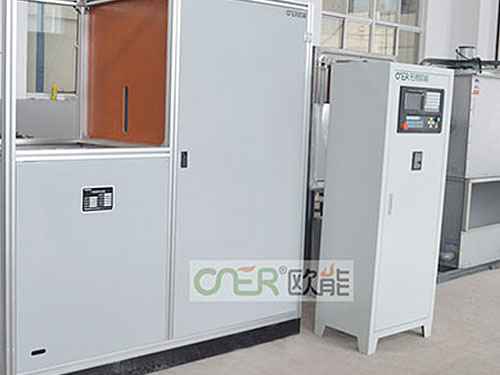

多工位盤類齒輪淬火機床組成及結構特點
多工位盤類齒輪淬火機床由分度機構、工件旋轉機構、感應器升降機構、感應器二維調整機構、淬火液自動噴淋系統、集液積液系統及電氣自動化控制系統等部份組成。

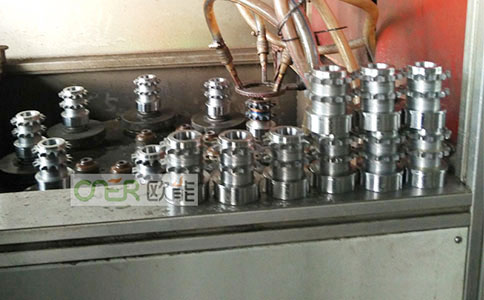

◎盤式齒輪淬火機床分度機構由分度盤、減速機、伺服電機等部件組成。分度盤采用優質鋁合金材料制作,防磁防銹,使用壽命長。可通過伺服電機實現工件的**分度及定位。
◎盤式齒輪淬火機床工件旋轉機構主要實現工件在加熱時旋轉動作,提高熱過程中加熱圓周方向溫度一致性。主要由減速電機及變頻調速器部件組成。
◎盤式淬火機床感應器升降機構主要用于感應器進入工件加熱位置。由直線導軌、滾珠絲桿及伺服電機等部件組成。定位**可靠。
◎感應器二維調整機構主要用于調節工件與感應器在水平面內的位置關系。確保工件處于感應器中心。調整時采用手動方式。本機構有導軌、調節絲桿、手輪及滑板等部件組成。
◎盤式齒輪淬火機床淬火液自動噴淋系統:此部份由電磁閥、過濾器、手控閥門及管路組成。電磁閥實現淬火時自動控制噴液的開啟和停止。過濾器過濾淬火液中的雜質防止堵塞噴液圈噴液孔。手控閥用于調節噴液大小。進液口為1 1/4外絲。

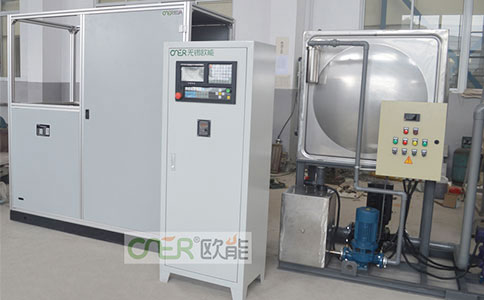

◎集液積液箱:集液箱置于分度下方對噴淋產生的液體進行收集后匯入下方積液箱。積液箱內裝有液位控制器,當集液至設定高度時控制冷卻系統自動抽水及無液時停止抽液。出液口為1 1/2外絲。集液積液箱均采用304不銹鋼制作。
